Какими должны быть эвакуационные пути

Опубликовано: 26.03.2020
0
5

Преимущества сотрудничества с нашей компанией

Если проектирование эвакуационных выходов осуществляется для реконструкции, будут проведены обследования на существующем здании. Точный перечень мероприятий будет указан в плане обследований. Если проектируется новое здание, на участке проводятся изыскания, специалисты делают расчеты пожарных рисков, определяют поля опасных факторов, моделируют и рассчитывают время эвакуации.

ЭВ

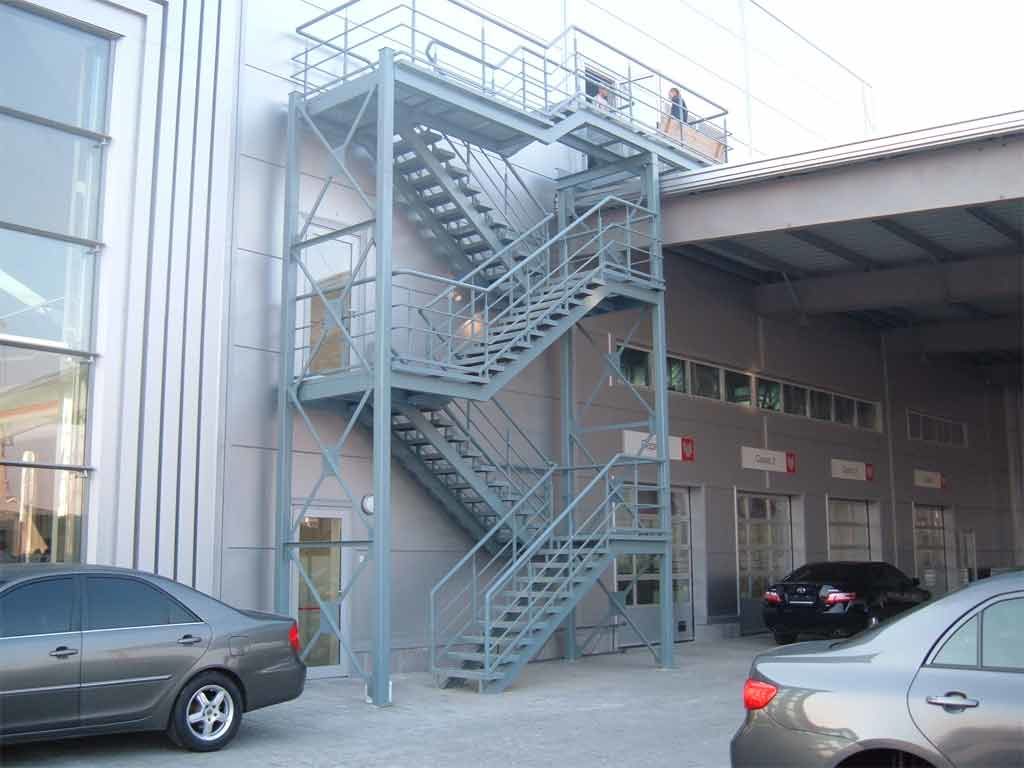

Пример наружного размещения эвакуационных путей

Для обследований и изысканий создается комиссия, в состав которой могут включаться:

  • представители заказчика (собственника), застройщика, подрядчика;
  • специалисты проектной организации – архитекторы, инженеры, техники, проектировщики;
  • эксперты и специалисты в сфере пожарной безопасности.

Также в состав комиссии желательно включить специалистов организации, которая будет заниматься монтажом, настройкой и эксплуатацией систем пожаротушения, аварийного оповещения.

При необходимости спроектировать новые эвакуационные выходы, либо внести изменения в конструкции существующего здания, проводятся следующие обследования и проверки:

  • изучаются материалы плановых и внеочередных проверок ОГПН (МЧС), предписания с выявленными нарушениями;
  • анализируется техническая и эксплуатационная документация на здание, его системы;
  • проверяется надлежащая работа существующих выходов и путей эвакуации, пожарных лестниц, средств пожаротушения и индивидуальной защиты;
  • изучается доступности проезда спецтехники и пожарных расчетов к проектируемым эвакуационным выходам.

Так как организация эвакуационных выходов предусматривает проведение работ на несущих конструкциях, обследуется их фактическое состояние, наличие дефектов и повреждений. Рассчитываются варианты расширения лестниц и выходов, либо организации новых путей спасения.

ЭВ

При обследовании существующих эвакуационных выходов проверяется, соответствуют ли они нормам пожарной безопасности

По итогам изысканий и обследований оформляются следующие документы, которые потребуются проектировщикам:

  • технические отчеты и заключения;
  • акты, протоколы, дефектные ведомости о состоянии конструкций;
  • схемы, планы эвакуации, чертежи;
  • расчеты пожарных рисков с построением полей опасных факторов;
  • расчеты допустимых нагрузок на несущие конструкции, рекомендации по их усилению.

Если проектируется новое здание, по итогам предварительных изысканий составляются технические отчеты и заключения. Эти материалы включаются в проектную документацию, будут проверяться на стадии экспертизы.

Чтобы заказать обследование и проектирование на эвакуационные выходы, обратитесь к нашим специалистам. Мы изучим ТЗ, документацию на участок и объект, предписания пожарников. Наши архитекторы и проектировщики обеспечат соблюдение сводов правил и норм пожарной безопасности, выполнят работы в оговоренные сроки.

Компания Смарт Вэй специализируется на проектировании объектов повышенной сложности, в том числе с организацией мер пожарной защиты и эвакуационных выходов. Мы всегда предложим выгодные условия сотрудничества, доступные расценки на разработку эвакуационных выходов в торговых, жилых, производственных и иных объектах. Вы можете получить бесплатную консультацию по всем возникшим вопросам, заказать разработку ТЗ, широкий спектр дополнительных услуг.

ВВЕДЕНИЕ

Пожар в здании – чрезвычайное происшествие, состоящее в возникновении и развитии процесса неконтролируемого горения, при котором образуются поражающие факторы и создается угроза их воздействия на население, материальные ценности, здания и окружающую среду.

В начале XXI в. регистрируется до 7 млн. пожаров ежегодно, на которых погибает около 70 тыс. человек, до 1 млн человек получают травмы, а потери от пожаров и затраты на борьбу с ними достигают 1 % валового национального продукта стран мирового сообщества. В России в расчете на 1 000 человек населения происходит в среднем на 40 % пожаров больше, чем в мире, а количество людей, погибших на них, в расчете на 100 тыс. человек в среднем в 9–10 раз больше, чем в других странах мира.

Но в ГОСТ 12.1.004 «Пожарная безопасность. Общие требования сказано, что «допустимый уровень пожарной опасности для людей должен быть не более 10–6 воздействия опасных факторов пожара, превышающих предельно допустимые значения, в год в расчете на каждого человека». Следовательно, статистические данные показывают, что в России фактический уровень пожарной опасности для людей превышает нормативный уровень более чем в 1 000 раз.

В то время как требованиями пожарной безопасности декларируется «приоритетность требований, направленных на обеспечение безопасности людей при пожаре, по сравнению с другими противопожарными требованиями». Поэтому сегодня, как и тысячи лет прежде, для людей эвакуация остается естественным способом самим спасти себя в современных чрезвычайных ситуациях.

– начальная стадия – от возникновения локального неконтролируемого очага горения до полного охвата помещения пламенем; при этом средняя температура среды в помещении имеет невысокие значения, но внутри и вокруг зоны горения температура такова, что скорость тепловыделения выше скорости отвода тепла из зоны горения, что обусловливает самоускорение процесса горения;

– стадия полного развития пожара – горят все горючие вещества и материалы, находящиеся в помещении; интенсивность тепловыделения от горящих объектов достигает максимума, что приводит и к быстрому нарастанию температуры среды помещения до максимальных значений;

– стадия затухания пожара – интенсивность процесса горения в помещении снижается из-за расходования находящейся в нем массы горючих материалов или воздействия средств тушения пожара.

Однако в любом случае, как показывает уравнение «стандартного пожара», температура в очаге пожара через 1,125 мин достигает значения 365 °С. Поэтому очевидно, что возможное время эвакуации людей из помещений не может быть больше продолжительности начальной стадии пожара.

В начальной стадии развития пожара ОФП для человека являются: пламя, высокая температура, интенсивность теплового излучения, токсичные продукты горения, дым, снижение содержания кислорода в воздухе, поскольку при достижении определенных уровней они поражают его организм, особенно при синергическом воздействии.

максимальная температура, кратковременно переносимая человеком в сухой атмосфере, составляет 149 °С;

во влажной атмосфере вторую степень ожога вызывало воздействие температуры 55 °С в течение 20 с и 70 °С – в течение 1 с;

плотность лучистых тепловых потоков 3 500 Вт/м2 вызывает практически мгновенно ожоги дыхательных путей и открытых участков кожи;

1,0 % окиси углерода (СО) – за 2–3 мин;

5 % двуокиси углерода (СО2) – за 5 мин;

0,005 % цианистого водорода (HCN) – практически мгновенно;

при концентрации хлористого водорода HCl 0,01–0,015 % останавливается дыхание;

при снижении концентрации кислорода в воздухе с 23 до 16 % ухудшаются двигательные функции организма, и мускульная координация нарушается до такой степени, что самостоятельное движение людей становится невозможным;

снижение концентрации кислорода до 9 % приводит к смерти через 5 мин.

Совместное действие некоторых факторов усиливает их воздействие на организм человека (синергический эффект). Так, токсичность окиси углерода увеличивается при наличии дыма, влажности среды, снижении концентрации кислорода и повышении температуры. Синергический эффект обнаруживается и при совместном действии двуокиси азота и понижении концентрации кислорода при повышенной температуре, а также при совместном воздействии цианистого водорода и окиси углерода.

Особое воздействие на людей оказывает дым, который представляет собой смесь несгоревших частиц углерода с размерами частиц от 0,05 до 5,0 мкм. На этих частицах конденсируются токсичные газы. Поэтому воздействие дыма на человека также имеет, по-видимому, синергический эффект.

Вырываясь из помещения, ОФП, прежде всего дым, стремительно распространяются по коммуникационным путям здания.

Первые нормативные значения времени, в течение которого ОФП не будут достигать критических уровней воздействия на людей при последовательных этапах их эвакуации (из помещения, с этажа, по лестничной клетке из здания в целом), были предложены лишь в 1972 г. Их появление было стимулировано постановлением Совета Министров СССР, поставившим задачу «разработать новые нормы проектирования путей и времени эвакуации людей в случае пожара из жилых, общественных и промышленных зданий с целью повышения безопасности людей…».

Для этого на ряде опытных пожаров, проведенных на моделях и натурных объектах, измерялись температуры, концентрации продуктов горения, задымление помещений и другие обстоятельства, которые могут неблагоприятно повлиять на человека. Такие опыты под руководством Н. А. Стрельчука были проведены В. А. Пчелинцевым, М. Я. Ройтманом, М. П.

Башкирцевым, И. Н. Кривошеевым. Предложенные нормативные значения допустимого (необходимого tнб) времени были реализованы в разделе 2 прил. 1 «Определение расчетного и необходимого времени эвакуации людей» СНиП II-2–80 «Противопожарные нормы». Следует иметь в виду, что при назначении этих нормативных значений предполагалось начало распространения ОФП в фазе интенсивного пожара, т. е. с момента самоускорения горения, а не с момента его начала.

В настоящее время успешно развиваются методы математического моделирования начальной стадии пожара (зонная, интегральная, полевая модели) с использованием мощного аппарата современной компьютерной техники. Современные методы прогнозирования ОФП не только позволяют “заглядывать в будущее”, но и дают возможность снова “увидеть” то, что уже когда-то где-то произошло.

Основные уравнения, из которых состоит математическая модель пожара, вытекают из фундаментальных законов природы – первого закона термодинамики, закона сохранения массы и закона сохранения импульса. Несмотря на широкую известность этих классических законов, уравнения пожара в самом общем виде были впервые сформулированы лишь в 1976 г.

Этапы проектирования эвакуационных выходов

При разработке проекта на строительство все решения, системы и конструкции здания оформляются заново. Если речь идет о реконструкции или перепланировке, проектом будут предусмотрены изменения в характеристики и конфигурацию объекта. Поэтому для разных видов работ будет отличаться с перечень этапов проектирования.

  • изучаются характеристики будущего объекта, его функциональное назначение, количество помещений и их планировка, количество жильцов, персонала или посетителей;
  • анализируются особенности участка, места размещения будущих эвакуационных выходов наружу;
  • оформляется описание и обоснование пожарной безопасности объекта, решений по защите людей при эвакуации;
  • делается обоснование и описание конструктивных и планировочных решений по эвакуационным выходам, степени огнестойкости и класса опасности конструкций, материалов для отделки;
  • проверяется соответствие по длине пути эвакуации, ширине и высоте лестничных маршей и проемов;
  • проверяется доступность эвакуационных выходов для инвалидов и малоподвижных категорий населения.

Проектировщик включает в раздел планы эвакуации, схемы технических систем противопожарной защиты. Все расчетные и нормативные показатели для организации эвакуационных выходов указаны в СП 1.13130.2009.

ЭВ

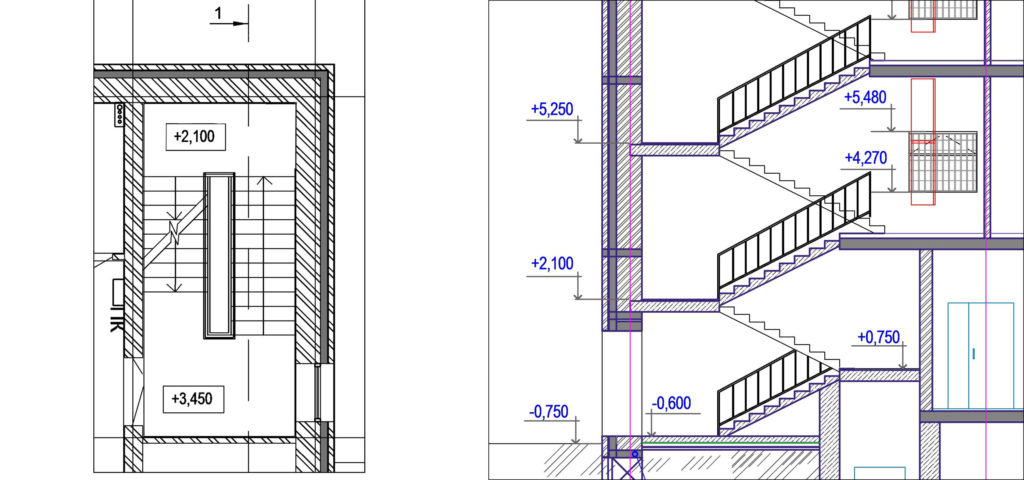

В проектной и рабочей документации обязательно будут чертежи, схемы и планы эвакуационных выходов

Работы по перепланировке и реконструкции осуществляются в действующем здании. Поэтому проектировщик должен учесть особенности конструкции, предусмотреть необходимые изменения в параметрах и планировке объекта. При выборе и обосновании решений, описании их в разделе проекта, будут указаны:

  • меры по усилению несущих конструкций, если это нужно для возведения, расширения или переноса существующих эвакуационных выходов;
  • конструктивные и планировочные решения для организации новых выходов и путей перемещения внутри здания;
  • работы для обустройства новых выходов наружу.

Если проект предусматривает возведение пристроек или новых этажей, автоматически должны разрабатываться дополнительные эвакуационные выходы. В СП 1.13130.2009 указаны формулы и нормативы для расчета количества выходов – оно зависит от функционального назначения объекта, численности сотрудников или посетителей, категории и вида опасных факторов.

1. ПУТИ ЭВАКУАЦИИ. ОПРЕДЕЛЕНИЕ ПУТЕЙ ЭВАКУАЦИИ И ЭВАКУАЦИОННЫХ ВЫХОДОВ

Эвакуация людей — вынужденный процесс движения людей из зоны, где имеется возможность воздействия на них опасных факторов пожара.

Эвакуационный выход — выход, ведущий в безопасную при пожаре зону.

Путь эвакуации — безопасный при эвакуации людей путь, ведущий к эвакуационному выходу.

Эвакуационные пути должны обеспечить безопасную эвакуацию всех людей, находящихся в помещениях зданий, через эвакуационные выходы.

– из помещений первого этажа непосредственно наружу или через коридор, через вестибюль (фойе), через коридор и вестибюль (фойе), через лестничную клетку, через коридор и лестничную клетку;

Предлагаем ознакомиться  Какие льготы положены опекунам

– из помещений любого этажа (кроме первого) непосредственно в лестничную клетку или на наружную открытую лестницу, в холл (фойе), имеющий выход непосредственно в лестничную клетку или на наружную открытую лестницу;

– в соседнее помещение на том же этаже, если в нем есть вышеуказанные выходы, а само помещение не является складским или производственным с технологическими процессами категории А или Б по пожарной и взрывной опасности.

Выходы не могут быть эвакуационными, если в их проемах установлены раздвижные и подъемно-опускные двери и ворота, ворота для железнодорожного подвижного состава, вращающиеся двери и турникеты.

– помещения для одновременного пребывания 10 и менее человек в зданиях детских дошкольных учреждениях, домов для престарелых и инвалидов, больниц, спальных корпусов школ-интернатов и детских учреждений;

– помещения для одновременного пребывания 15 и менее человек в подвальных и цокольных этажах;

– складские или производственные помещения с технологическими процессами категории А или Б по пожарной и взрывной опасности при числе работающих в наиболее многочисленной смене 5 человек и менее, категории В при числе работающих в наиболее многочисленной смене 25 человек и менее или при их площади менее 1 000 м2;

– помещения иного назначения при числе одновременно находящихся в них людей 50 и менее человек.

Число эвакуационных выходов с этажей зданий также должно быть не менее двух, если на них располагаются помещения, которые имеют не менее двух эвакуационных выходов. Некоторые здания, даже если на их этажах расположены помещения, которые могут иметь один эвакуационный выход, должны иметь тем не менее два (или более) эвакуационных выхода.

К таким зданиям относятся: здания детских дошкольных учреждений, домов для престарелых и инвалидов, больниц, спальных корпусов школ-интернатов и детских учреждений; здания школ, внешкольных и средних специальных учебных заведений, профессионально-технических училищ, высших учебных заведений и учреждений повышения квалификации; здания вокзалов.

А также относятся здания гостиниц, общежитий; здания спальных корпусов санаториев, домов отдыха, кемпингов, мотелей и пансионатов; здания предприятий по обслуживанию населения, учреждений органов управления, проектно-конструкторских, информационных, редакционно-издательских, научно-исследовательских организаций, банков и офисов.

Жилые многоквартирные дома (в общем случае) могут иметь один эвакуационный выход. Но если общая площадь квартир на этаже (на этаже секции) составляет более 500 м2, то на каждом этаже такого дома должно быть не менее двух эвакуационных выходов.

Пожарный выход

Во всех случаях не менее двух эвакуационных выходов должны иметь подвальные и цокольные этажи при их площади более 300 м2 или при одновременном пребывании на них более 15 человек.

Число эвакуационных выходов из здания должно быть не менее числа эвакуационных выходов с любого этажа этого здания.

Документы по итогам проектирования эвакуационных выходов

Так как проект строительства или реконструкции будет проходить дальнейшие согласования, он должен оформляться в строгом соответствии с Постановлением № 87, другими нормативными актами. Точный состав разделов проекта определяется по техническому заданию, перечню предстоящих работ. Заказчику передается для утверждения:

  • проект с текстовыми и графическими материалами;
  • рабочая документация, которая будет использоваться подрядчиком;
  • планы эвакуации, расчеты пожарных рисков;
  • специальные технические условия, если они разрабатывались для проектирования.

Документация утверждается заказчиком, направляется для дальнейших согласований в органы стройнадзора.

Требования к лестницам

В зданиях и сооружениях на путях эвакуации следует предусматривать аварийное освещение в соответствии с требованиями.

Г1, В1, Д2, Т2 — для отделки стен, потолков и заполнения подвесных потолков в вестибюлях, лестничных клетках, лифтовых холлах;

Г2, В2, Д3, Т3 или Г2, В3, Д2, Т2 — для отделки стен, потолков и заполнения подвесных потолков в общих коридорах, холлах и фойе;

Г2, РП2, Д2, Т2 — для покрытий пола в вестибюлях, лестничных клетках, лифтовых холлах;

В2, РП2, Д3, Т2 — для покрытий пола в общих коридорах, холлах и фойе.

Каркасы подвесных потолков в помещениях и на путях эвакуации следует выполнять из негорючих материалов.

В коридорах на путях эвакуации не допускается размещать оборудование, выступающее из плоскости стен на высоте менее 2 м, газопроводы и трубопроводы с горючими жидкостями, а также встроенные шкафы, кроме шкафов для коммуникаций и пожарных кранов.

Коридоры длиной более 60 м следует разделять противопожарными перегородками 2-го типа на участки.

— на половину ширины дверного полотна — при одностороннем расположении дверей;

— на ширину дверного полотна — при двустороннем расположении дверей; это требование не распространяется на поэтажные коридоры (холлы), устраиваемые в секциях зданий класса Ф1.3 между выходом из квартиры и выходом в лестничную клетку.

— 0,7 м — для проходов к одиночным рабочим местам;

— 1,0 м — во всех остальных случаях.

В любом случае эвакуационные пути должны быть такой ширины, чтобы с учетом их геометрии по ним можно было беспрепятственно пронести носилки с лежащим на них человеком.

В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1:6.

При высоте лестниц более 45 см следует предусматривать ограждения высотой не менее 1,2 м с перилами.

На путях эвакуации не допускается устройство винтовых лестниц, лестниц полностью или частично криволинейных в плане, а также забежных и криволинейных ступеней, ступеней с различной шириной проступи и различной высоты в пределах марша лестницы и лестничной клетки.

При устройстве прохода к лестничным клеткам или наружным лестницам через плоские кровли (в том числе и неэксплуатируемые) или наружные открытые галереи, несущие конструкции покрытий и галерей следует проектировать с пределом огнестойкости не менее R(EI) 30 и классом пожарной опасности К0. Проходы должны быть предусмотрены по участкам, выполненным из негорючих материалов. Ширина проходов должна быть увеличена вдвое по отношению к нормативной.

– через коридоры с выходами из лифтовых шахт, через лифтовые холлы и тамбуры перед лифтами, если ограждающие конструкции шахт лифтов, включая двери шахт лифтов, не отвечают требованиям, предъявляемым к противопожарным преградам;

– через «проходные» лестничные клетки, когда площадка лестничной клетки является частью коридора, а также через помещение, в котором расположена лестница 2-го типа, не являющаяся эвакуационной;

– по кровле зданий, за исключением эксплуатируемой кровли или специально оборудованного участка кровли;

– по лестницам 2-го типа (внутренние открытые), соединяющим более двух этажей (ярусов), а также ведущим из подвалов и цокольных этажей, за исключением специально оговоренных в нормах случаев.

Третий этап эвакуации (для людей, находящихся на этажах выше первого) проходит по лестницам, открытым или размещенным в лестничных клетках. Движение людей по лестницам оказывается достаточно опасным даже при эксплуатации зданий в нормальных условиях. Ниже приводятся некоторые статистические данные по США, и, вполне вероятно, что аналогичный порядок и пропорция величин имеют место и в других развитых странах.

По американским данным, в результате несчастных случаев на лестницах примерно 800 тысяч человек получают травмы и повреждения, требующие стационарного лечения. В 1978 г. в таких инцидентах погибло около 3 000 человек. Кроме того, отмечены цифры порядка 1,8–2,66 млн. травм и повреждений более легкого характера, потребовавших только амбулаторного лечения. В США ежегодный ущерб от несчастных случаев на лестницах оценивается примерно в 2 млрд. долларов.

Несчастные случаи на лестницах чаще всего происходят с детьми, лицами в возрасте 21–25 лет и взрослыми женщинами. Если молодые люди обычно отделываются сравнительно легко (временная нетрудоспособность в течение нескольких дней), то у пожилых людей травмы могут быть значительно более серьезными. У пожилых людей такие инциденты могут привести к инвалидности и к резкому изменению образа жизни. Примерно 85 % инцидентов на лестницах со смертельным исходом происходят с людьми старше 65 лет.

Хотя несчастные случаи при движении по лестницам обусловливаются сочетанием многих причин, тем не менее их исследование показывает, что многие из них вызваны ошибками архитектурно-строительного проектирования. Например, многие несчастные случаи на лестницах происходят из-за того, что человек не может ясно и четко видеть и чувствовать край ступени.

В отечественной литературе давно отмечалось, что при высокой плотности потока у человека при спуске по лестнице возникает опасение оступиться и упасть. В результате этого люди снижают скорость спуска по лестнице до такой степени, что она становится ниже скорости их движения при подъеме, хотя он и требует гораздо больших физиологических затрат, чем спуск.

Чем круче лестница, тем сильнее это опасение, тем более у пожилых людей. Причина состоит в неправильно запроектированной геометрии лестницы, когда ступень оказывается мала для того, чтобы человек мог сделать правильный шаг. Чтобы иметь надежную опору, он вынужден поворачивать ногу, а иногда и все тело, вдоль ступени, что увеличивает его раскачивание при спуске и вызывает повышенную утомляемость при таком движении и постоянном опасении упасть вниз по лестнице.

По-видимому, во всех странах мира архитекторам хорошо известно простое правило связи размеров ступени лестницы: сумма удвоенной высоты проступи плюс глубина ступени должна быть равна величине шага. Это правило было разработано Ф. Блонделем (Франция) более 300 лет назад. Однако в нормах и стандартах некоторых стран (например, Канада) оно не соблюдается из-за стремления сэкономить на площади лестничных клеток. Для нашей страны это не характерно.

В учебной литературе по проектированию зданий правило Ф. Блонделя высказано следующим образом: «Размеры ступеней обычно согласовываются с длиной шага. Если средняя длина шага человека составляет около 60 см, то при ходьбе по лестнице длина шага должна быть равна длине двух подступенков и одной проступи. Следовательно, при уклоне 1:2 размер ступени будет: подступенок – 15 см; проступь – 30 см».

Какими должны быть эвакуационные пути

Для обеспечения постоянного ритма движения важно, чтобы все ступени имели одинаковую высоту подступенков. Поэтому совершенно недопустима небрежность при проектировании и постройке лестниц, когда одна из ступеней получает меньший или больший подступенок. При движении в аварийных условиях один такой выпадающий размер ступени может стать причиной несчастья.

Рис. 1. Геометрия ступеней

Согласно отечественным нормам ширина проступи лестницы должна быть, как правило, не менее 25 см, а высота ступени – не более 22 см.

В отечественных нормах строительного проектирования зданий и сооружений проектированию геометрии лестниц, соответствующей антропометрии движения человека, уделяется серьезное внимание. Требования к ширине и уклону наклонных путей эвакуации (лестниц и пандусов) приведены в табл. 1.

Таблица 1. Нормируемые значения ширины и уклона лестниц и пандусов

Тип здания

Ширина лестничного марша, м

Уклон марша

Ширина

пандуса, м

Уклон

пандуса

Общественное

Не менее ширины выхода с этажа, но не менее 0,9–1,35 м или из расчета 80–165 чел. на 1 марш

Не более 1:2, до 1:1,5

Не менее 1,0 м

1:20 – 1:6

Жилое

0,9–1,05 м (п. 8.2)

1:1,5–1:1,25

Производственное

0,6 м на 100 чел. эвакуирующихся

Не более 1:2, до 1:1,5

Общие требования к зданиям и сооружениям

0,9–1,35 м

Не более 1:1

0,7–1,2 м

Не более 1:6

Примечание. Ширину марша следует определять расстоянием между ограждениями или между стеной и ограждением.

Нормируется также число подъемов в одном марше. Например, для общественных зданий между площадками должно быть не менее 3 и не более 16 подъемов. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов.

Предлагаем ознакомиться  Кто может оспорить завещание на квартиру после смерти?

Отечественные строительные нормы и правила требуют, чтобы ширина лестничной площадки была не менее ширины лестничного марша, а ширина лестничного марша должна быть не менее ширины выхода на лестничную клетку (рис. 15): bл.п ≥ bл.м, а bл.м ≥ bвх.л.к, так как в противном случае вероятно нарушение условия беспрепятственности движения.

Рис. 2. Ширина лестничного марша bл.м, ширина лестничной площадки bл.п

и ширина входа в лестничную клетку bвх.л.к

Требования к эвакуационным выходам и путям эвакуации определяет статья 89 Федерального закона №123. Кратко сформулируем основные моменты.

Задача эвакуационные пути и выходов — обеспечение быстрой и безопасной эвакуации из здания. При этом никакие средства пожаротушения не учитываются. Другими словами, эти пути строятся таким образом, чтобы люди могли безопасно выбраться без использования ручных огнетушителей и автоматических установок пожаротушения.

Кейсы нашей работы по проектированию и согласованию эвакуационных выходов

В зависимости от вида проектных работ и оснований для организации эвакуационных выходов, согласование проходит по следующим направлениям:

  • экспертиза проекта строительства или реконструкции, в ходе которой будет проверено и соответствие по СП 1.13130.2009;
  • выдача разрешений на строительство и реконструкции, на ввод здания в эксплуатацию (при вводе в эксплуатацию проверяются все нормы, в том числе пожарная безопасность);
  • осуществление текущего строительного надзора, а после завершения работ – оформление заключения о соответствии объекта;
  • направление в ОГПН (МЧС) уведомления об устранении нарушений по предписанию, после чего проводится повторная проверка в здании.

При любом варианте проектирования специалисты МЧС дают согласование по своему разделу, поэтому нормы безопасности эвакуационных выходов будут обязательно проверены.

Ниже вы можете ознакомиться с примерами работ, выполненных специалистами компании Смарт Вэй в 2019 году.

Кейс 1. По заданию заказчика наши специалисты разработали систему эвакуационных выходов и пожарных лестниц для объекта культурного наследия.

Кейс 2. При проектировании крупного торгового центра наши специалисты не только учли все требования пожарной безопасности, но и идеально вписали эвакуационные выходы в общий дизайн объекта.

3. МЕРОПРИЯТИЯ, ИСКЛЮЧАЮЩИЕ ЗАДЫМЛЕНИЕ ПУТЕЙ ЭВАКУАЦИИ

В современных строительных нормативно-технических документах в рамках действующего противопожарного нормирования уделяется большое внимание безопасной эвакуации людей при возникновении пожара в различных зданиях и сооружениях. В соответствии с требованиями Федерального закона ФЗ №123. «Технический регламент о требованиях пожарной безопасности» любое здание должно иметь такие объемно-планировочные решения, чтобы все люди, находящиеся в здании, могли в случае пожара беспрепятственно выйти в безопасную зону до момента достижения опасными факторами пожара их критических значений.

Коридоры при длине более 60 м следует разделять перегородками с самозакрывающимися дверями, располагаемыми на расстоянии не более чем 60 м одни от других и от торцов коридора. В палатных корпусах лечебных учреждений коридоры следует разделять противопожарными перегородками 2-го типа с расстоянием между ними не более 42 м, соблюдение данных требований помогает ограничить распространения дыма в коридорах.

Поскольку лестницы связывают между собой несколько этажей здания, то их необходимо защищать от распространения по ним ОФП. Именно поэтому они размещаются в лестничных клетках, которые должны иметь выход наружу на прилегающую к зданию территорию непосредственно или через вестибюль, отделенный от примыкающих коридоров перегородками с дверьми.

Выходы из подвальных и цокольных этажей, являющиеся эвакуационными, как правило, следует предусматривать непосредственно наружу обособленными от общих лестничных клеток здания. Допускается эвакуационные выходы из подвалов предусматривать через общие лестничные клетки с обособленным выходом наружу, отделенным от остальной части лестничной клетки глухой противопожарной перегородкой 1-го типа.

Роль лестничных клеток как помещений, по которым происходит третий этап эвакуации всего населения здания, и в то же время их роль как аэродинамического канала интенсивного распространения дыма по всему зданию определяет необходимость усиленной и высоконадежной защиты от проникновения в них дыма. Поэтому при переходе к строительству многоэтажных зданий были разработаны три типа незадымляемых лестничных клеток:

Какими должны быть эвакуационные пути

Несмотря на высокую степень защиты этих типов лестничных клеток от проникновения ОФП (их конструкции имеют предел огнестойкости, исчисляемый часами), их нельзя рассматривать в качестве пожаробезопасных зон для длительного пребывания населения всего здания. Это было бы неправильно, как из-за недостаточной площади лестниц для размещения всех людей с приемлемой плотностью, так и из-за постоянной психологической потребности людей продолжать движение с целью покинуть здание, охваченное развивающимся пожаром. Приостановка движения при эвакуации – одна из первых причин возникновения паники.

Проблемы и сложности при организации эвакуационных выходов

И выживает в этой ситуации тот, кто успел выбежать на улицу (на свежий воздух) до повышения концентрации дыма внутри помещений.

А значит, пожарные выходы и пути эвакуации общественного здания, промышленных объектов и многоквартирных домов должны находиться в состоянии, соответствующего правилам пожарной безопасности.

К сожалению, собственники объектов, ответственные лица и руководители предприятий не всегда относятся к проходам и маршрутам эвакуации должным образом. Практика показывает, что чаще всего именно из-за безответственности, халатности и разгильдяйства ответственных работников люди гибнут при пожарах, просто не успев вовремя покинуть горящие помещения.

А ведь, что часто встречается: навесные замки на цепях, которые закрывают выходы на улицу, коридоры, заваленные мебелью и старой техникой, проходы, заполненные стопками ненужной документации. Это реальность, которая приводит при пожарах к гибели людей. А самое главное, что в таких проходах и путях эвакуации люди гибнут не от огня, а от удушья.

К сожалению, наши люди до сих пор живут по принципу – авось пронесет. Для них требования к путям эвакуации, пожарно-технический минимум – это всего лишь слова на бумаге.

Пути эвакуации

Начнем с противопожарных требований к путям эвакуации общественных зданий и промышленных объектов. Они обозначены в Федеральном законе от 2008 года за номером 123, где чаще всего обращают внимание на три основных требования:

  1. Эвакуационные маршруты и выходы из зданий должны обеспечивать беспрепятственный и быстрый вывод людей в процессе пожара.
  2. Их проектирование не связывается с установкой средств тушения пожаров.
  3. Эвакуационные выходы считаются теми, которые напрямую связаны с улицей.


Последнее требование относится к первым этажам любых строений. Здесь учитываются выходы непосредственно на улицу или через коридор, через лестницы, холлы и вестибюли. Если это помещения не первого этажа, то к выходам относятся любые двери, выходящие в коридор, ведущий на первый этаж, двери на пожарные лестницы, расположенные по наружным стенам здания. Сюда же можно отнести выходы на крышу, в вестибюли и холлы.

В правилах противопожарной безопасности оговаривается еще один вариант, который имеет отношение к производственным цехам. В нем говорится, что эвакуационные пути можно прокладывать по смежным цехам, если они имеют прямой выход на улицу. То есть, маршрут эвакуации прокладывается по минимальному пути на улицу в независимости от расположения помещения. При этом путь должен быть всегда свободным.

Но есть одно замечание, которое касается дверей. Если на проходных проемах установлены распашные двери, то они не являются препятствием. Это касается не только дверей, через которые проходят люди, это касается проемов и для автомобильного транспорта, и для железнодорожного. Только в этом случае речь идет не о дверях, а о воротах.

Есть определенные запреты, они категоричны, которые касаются дверей на выходах. Это к вопросу, что запрещается на путях эвакуации при пожаре.

  • Конструкции дверей и ворот, относящихся к категории откатных, раздвижных, секционных и рулонных, являются ограничительными элементами. То есть, они ограничивают проходимость. Поэтому очень важно, чтобы такие конструкции можно было легко демонтировать, если появляется необходимость увеличить проходимость через них. Это в выше обозначенных правилах (№123) не оговаривается. Но учитывать это надо.
  • Нельзя считать лифты и эскалаторы элементами маршрутов эвакуации. Отдельной позицией стоят эскалаторы метрополитена или лифты шахт, работающие и при рабочем режиме, и при аварийном. Об последних оборудования снабжаются специальными системами контроля и управления.
  • Нельзя проектировать маршруты по кровлям, если они не являются эксплуатируемыми.

Большое внимание в правилах противопожарной безопасности уделяется эвакуации людей из подземных этажей и сооружений. Есть две основные позиции, на которые надо обращать внимание, организуя выходы из таких помещений.

  1. Выходы из подземных или цокольных этажей на улицу должен быть отдельным от входной двери в подъезд здания. В некоторых особых случаях разрешается объединение выхода.
  2. Можно организовать один общий тамбур, но его придется разделить противопожарной перегородкой, основная цель сооружения которой – разделить людской поток из здания и с подвала на две части, чтобы они не смешивались и не мешали друг другу при выходе.

Внимание! Минимальная ширина прохода по пожарной безопасности, минимальное количество выходных проемов рассчитываются, отталкиваясь от персонала или посетителей, которые при пожаре будут покидать здание через них. Здесь имеется в виду предельно возможное количество.

Необходимо отметить, что закон под номером 123 – это всего лишь общие указания. Более подробно требования к противопожарным дверям на путях эвакуации, а также к маршрутам, определены в данном своде правил. Единственное надо отметить, что СП не относится к военным объектам и к промышленным предприятиям, занятым горными разработками.

Одно из важнейших правил, указанных в своде, это точное соблюдение требований, касающихся норм пожарной безопасности. В чем оно заключается. К примеру, собственник объекта решил сделать перепланировку зданий с учетом своих собственных требований.

Это часто случается в зданиях общественного назначения. Перекраиваются все помещения, включая коридоры, что приводит к сложностям с организацией именно маршрутов эвакуации.

А ведь проектная организация или архитектурное бюро не должно идти на поводу у собственников или арендаторов. У них один закон – СП 1.13130.2009. В нем четко прописаны все пожарные нормы для дверей на пути эвакуации и маршрутов. Обозначим их.

ЭВ

Высота не должна быть меньше 2 м. Если проход ведет к одному рабочему месту, но ширина прохода может быть небольшой, но не меньше 0,7 м. В других случаях разрешается ширину оставлять в пределах 1 м.

Есть более конкретные числовые значения:

  • ширина эвакуационного прохода по пожарным нормам в интернатах, детских садах, домах престарелых не должна быть меньше 1,35 м;
  • в зданиях, где на каждом этаже работает или находится более 200 человек, ширина проходов не должна быть меньше 1,2 м;
  • минимальная ширина лестничных маршей – 0,9 м;
  • то же самое, если лестница ведет к одному рабочему месту – 0,7 м.

К сожалению, при вроде бы понятных несложных требованиях и проектные организации, и подрядчики, и заказчики часто сталкиваются с отказом от приемки. И это притом, что многие конструктивные строительные элементы стандартизированы. Особенно это относится к лестничным маршам. Нередко при проверке построенных поликлиник или больниц (к примеру) начинает выявляться, что ширина лестницы составляет 1,2 м при требуемых 1,35.

Точно такие же ситуации встречаются и с проходами, где требования к размерам просты и понятны: высота не меньше 1,9 м, ширина 0,8. Есть и другие нормативы:

  • все дверные полотна распашных конструкций в независимости, где они установлены, должны открываться в сторону выхода, то есть по направлению движения по эвакуационному маршруту;
  • нельзя оборудовать выходные двери запорами, которые сложно открыть;
  • дверные конструкции, которые соединяют помещения с лестничными клетками, должны оснащаться уплотнителями, основная задача последних – не пропустить через проем распространяющийся дым;
  • на всем протяжении маршрутов эвакуации и на участках расположения дверей должно работать аварийное освещение.
Предлагаем ознакомиться  Как грамотно уволиться с работы: по собственному желанию, соглашению сторон, инициативе работодателя

Внимание! Если выход на улицу не соответствует правилам противопожарной безопасности, то его можно использовать, как аварийный. Но его нельзя учитывать в общем плане маршрутов эвакуации. Это связано с тем, что большой людской поток в таком проеме может создать затор, что приведет к несчастным случаям.

В своде предложенных правил есть раздел, в котором четко прописаны два главных требования, касающихся содержания маршрутов и проемов. Кстати, они также входят в состав отраслевых и ведомственных правил.

  1. Нельзя проходы захламлять.
  2. Нельзя устанавливать дополнительные преграды в виде турникетов, перегородок, тамбуров, дверей и прочих.

Что касается вопроса, должны ли быть закрыты пожарные выходы, то ответ – должны. Но установленные на них замки и запоры должны легко открываться изнутри здания. Нельзя навешивать здесь цепи, амбарные замки и прочие запорные приспособления, для открытия которых потребуются специальные инструменты или устройства.

Схема расположения путей и выходов эвакуации

Для сохранения целостности зданий, исключения частичного или полного обрушения строительных конструкций проектировщиками, специалистами пожарной охраны, производителями систем безопасности разработаны, используются специальные материалы – покрытия, огнезащитные штукатурки, лаки, краски, покрытия; а также приемы/способы, методы и технологии для пассивной огнезащиты поверхности несущих элементов строений из древесины, металла, позволяющие эффективно решать эту задачу.

В то же время созданы условия для раннего обнаружения очагов возгорания, их своевременной локализации в границах/объемах пожарных отсеков, оперативной ликвидации пожара; сохранения жизни людей, находящихся в качестве посетителей, зрителей, работников/обслуживающего персонала внутри защищаемых объектов путем быстрой эвакуации, используя незадымленные основные/запасные пути, выходы, предназначенные для этого.

За выполнение этих важных задач отвечают инженерно-технические элементы комплекса современной активной огнезащиты – это установки АПС, стационарные системы пожаротушения, дымоудаления, принудительного подпора чистого воздуха.

Нерешенной, казалось бы, остается одна проблема – как технически обеспечить быструю и одновременно безопасную, грамотную эвакуацию людей; ведь не секрет, что для многих, впервые оказавшихся в зданиях, различного рода сооружениях зрителей, пациентов, посетителей, покупателей эвакуационные пути и выходы – коридоры, переходы, различные виды внутренних лестниц, холлы, фойе мало или совсем незнакомы, часто являясь непроходимым лабиринтом.

Даже для работников предприятий, организаций, прошедших обучение ПТМ, обладающими первичными навыками действий во время возникновения пожара эвакуация, осложненная неизбежным страхом за жизнь, является довольно сложной; если здание/сооружение не обеспечено СОУЭ – системой оповещения и управлением эвакуацией посетителей, персонала во время возникшего пожара, часто являющейся настоящей «нитью Ариадны», позволяющей покинуть горящий, задымленный объект живым и невредимым.

Эвакуационные выходы требования пожарной безопасности: пути эвакуации, двери, ширина коридора

В соответствии с правилами пожарной безопасности, которые действуют на территории нашей страны, план-схему эвакуации следует использовать каждые полгода, как наглядный инструмент во время практических тренировок обслуживающего персонала. На объектах, где подразумевается ночная смена работы, план эвакуации должен включать варианты действий, как в дневное, так и в ночное время суток.

Эвакуироваться на лифтах при пожарах запрещается

Графическая часть плана, которая должна отвечать всем нормам. Это значит, что на чертеже должны отсутствовать ненужные детали, отвлекающие от основной информации. Главные пути помечаются зеленым цветом (сплошными стрелками), запасные пути – пунктирными стрелками. Схема пожарной эвакуации должна содержать информацию о местах размещения огнетушителей, телефонов, пожарных кранов, мест включения систем пожарной автоматики (делаются с помощью специальных условных обозначений).

Рис.3 Пример плана эвакуации со всеми необходимыми условными обозначениями

Текстовая информация должна быть вписана в таблицу, которая включает в себя определенные пункты: исполнитель, а также перечень и порядок его действий. Текст, при необходимости, можно оформить в качестве памяток или инструкций по действиям во время пожара.

План эвакуации должен включать в себя следующие пункты: оповещение о пожаре; организация эвакуации; проверка того, все ли покинули опасную зону; проверку работоспособности систем пожарной автоматики; тушение пожара и эвакуацию имущества в случае несрабатывания систем.

Внизу таблицы должны быть подписи всех людей, которых занимались составлением плана, а также людей, которые с ним ознакомились. Помимо текстовой и графической составляющих, план эвакуации людей при пожаре включает в себя журнал отработки плана эвакуации. В процессе отработки плана необходимо проводить хронометраж с последующим занесением в журнал даты его проведения и имени ответственного лица.

Размеры эвакуационных проемов и проходов имеют важное значение

СОУЭ – это обязательный элемент комплекса безопасности зданий, сооружений любого назначения с пребыванием людей, предназначенный для автоматического, оперативного, скоординированного оповещения людей о возникшей ЧС, правильно организованным управлением движением потоков эвакуации из помещений, с задымленных, загазованных этажей в безопасные зоны – на улицу/территорию предприятия/организации или внешнее пространство – балконы, эстакады, некоторые виды кровель;

Всего существуют пять типов СОУЭ, довольно сильно отличающихся по техническому составу, способам/методам действия – оповещения, управления; необходимости применения на тех или иных защищаемых объектах, различающихся этажностью, площадью, категорией по взрывопожарной опасности, вместимостью/количеством посетителей, больничных коек, зрительских мест, учащихся/детей, поэтому необходимо рассмотреть каждый тип таких установок/систем подробно.

СОУЭ 1 типа. Любые типы таких систем неразрывно связаны с установками АПС, смонтированных в зданиях, из которых необходимо организовать эвакуацию в случае возникновения пожара.

Автоматическая сигнализация – это первичная система, побуждающая к срабатыванию/включению приборов управления и контроля, различных устройств СОУЭ; точно так же как для запуска: насосных станций пожаротушения АУПТ с дренчерными оросителями/противопожарного водопровода зданий/сооружений, а также газовых, порошковых установок пожаротушения.

В несложных по схеме построения и составу установках АПС, что защищают одно/несколько помещений/строений элементы СОУЭ – это ее неотъемлемая/обязательная часть. Напротив, сложные, многофункциональные системы оповещения, а также управлением эвакуационными потокам, защищающие крупные объекты/комплексы зданий различного назначения, как правило, спроектированы/смонтированы отдельно, но всегда имеют связь/блокировку, интеграцию с АПС.

Рис. 4 Схема СОУЭ 1 типа

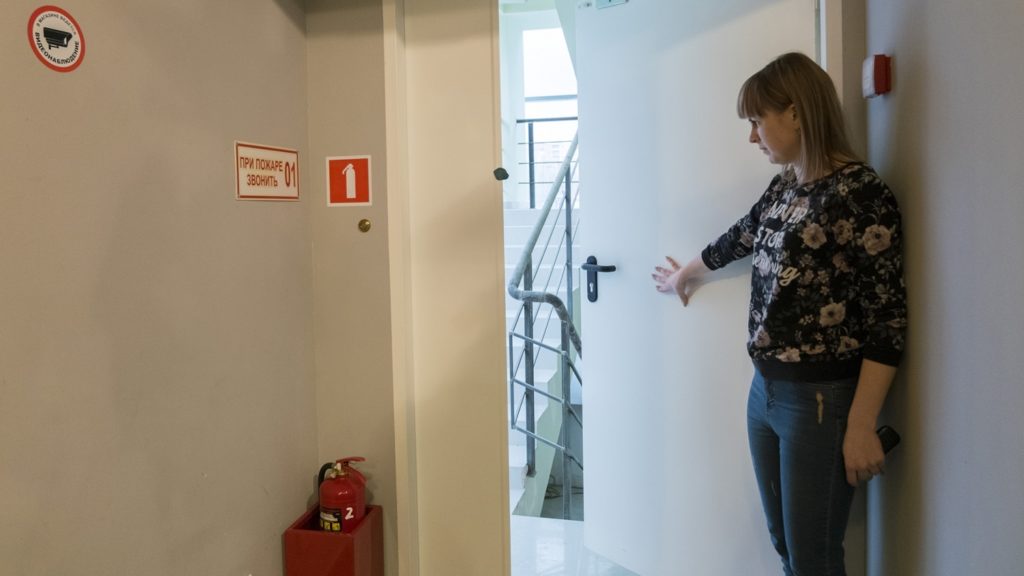

Закрывать пожарные двери сложными запирающими устройствами запрещено

СОУЭ первого типа – это только оповещение звуком: сигналами пожарной тревоги, различными по тональности сиренами, ревунами, звонками, сообщающими о срабатывании датчиков дыма, тепловых извещателей; необходимости срочно эвакуироваться из помещений, которые защищает установка АПС, а затем из здания или сооружения

В плюс от других типов СОУЭ такие установки отличаются своей простотой, незначительными затратами на приобретение звуковых извещателей/сирен, монтажные работы по их установке, подсоединению к приборам АПС, выдающих управляющий сигнал на их включение/работу.

К минусам СОУЭ первого типа относятся: Низкая информативность о происходящем. Отсутствие четкого понимания у находящихся в помещениях здания о том, что происходит на самом деле. Нет световых или голосовых подсказок о необходимости тех или иных действий, направлении эвакуации, путях и выходах для успешной безопасной эвакуации.

СОУЭ 2 типа. Такие системы оповещения совмещают звуковое извещение 1 типа со световыми табло «Выход», смонтированными над дверными проемами помещений, в коридорах у выходов в лестничные клетки, переходы, непосредственно на улицу/территорию предприятия/организации.

Рис. 5 Схема СОУЭ 2 типа

Кроме того, согласно нормам, в составе СОУЭ 2 типа допустима установка статичных световых указателей направлений эвакуации, что значительно повышает ее эффективность даже в условиях задымления, ведь на практике объекты, оборудованные таким типом систем оповещения, не имеют для их защиты инженерного оборудования удаления дыма и принудительного притока свежего воздуха из атмосферы.

Без сомнения, дополнительное световое обозначение эвакуационных путей/выходов, повышает шансы для людей, находящихся в здания/сооружениях, найти возможность быстро выйти на чистый воздух.

СОУЭ 3 типа. Этот вид систем кардинально отличается от 1, 2 типа, т.к. в нем главным способом извещения людей о случившемся, необходимости без паники, организованно покинуть здание является речевое оповещение с передачей в автоматическом режиме специальных, заранее подготовленных текстов о необходимости эвакуации; а звуковое допустимо лишь в отдельных зонах по техническому заданию заказчика/собственника, решению проектной организации.

Рис. 6 Схема СОУЭ 3 типа с несколькими зонами оповещения

Обязательно – световые указатели «Выход».

Допускаются – статические световые указатели направления эвакуации, оповещение о пожаре по отдельным зонам защищаемого объекта, прямая связь с диспетчерской.

Преимущества и недостатки.

Высокая информативность речевого оповещения, а также возможность иметь различные варианты текстов в зависимости от ситуации на защищаемом объекте.

Информация, которая передается речевыми СОУЭ 3–5 типа должна полностью соответствовать существующей планировке помещений, утвержденным поэтажным планам эвакуации. Ответственность за это возложена на собственников зданий/сооружений, руководителей предприятий/организаций, учреждений, а разработка тестов тревожных сообщений, последовательности, зональности оповещения – на специализированные проектные, монтажно-наладочные организации, имеющие допуск СРО, лицензию МЧС на эти виды работ.

Для справки: официально утвержденные тексты речевого оповещения не существуют. Но, для СОУЭ 3 типа это не столь важно, т.к. в их составе обычно используются приборы оповещения, транслирующие через звуковые колонки, громкоговорители заранее записанную производителем тревожную информацию общего характера о возникновении пожара, необходимости не поддаваться паники, спокойно, организованно покинуть здание, воспользовавшись путями эвакуации, выходами, обозначенными световыми табло.

СОУЭ 4 типа. Такая речевая система оповещения аналогична 3 типу, но имеет отличия в сторону технического усложнения по некоторым параметрам, направленные на возможность передачи различных текстов тревожных извещений для дежурного/обслуживающего персонала, отдельных групп посетителей, на отдельную эвакуацию людей из разных частей здания (пожарных отсеков).

Углы наклона лестничных конструкций

Рис. 7 Схема СОУЭ 4 типа с автономным комплексом обратной связи

Отличия преимущества и недостатки.

Световые/фотолюминесцентные указатели направления движения на основных путях эвакуации. Разделение зданий/сооружений на отдельные зоны оповещения – по этажам, пожарным отсекам, частям комплекса строений, группам помещений, примыкающим к одному из эвакуационных выходов. Обязательная прямая связь всех зон оповещения с пультом управления инженерными системами – диспетчерской.

— Световые указатели с направлением движения, с возможностью по команде с диспетчерской изменять их смысловое значение (динамические).

— Обязательная разработка различных вариантов эвакуации из любой зоны оповещения в зависимости от складывающейся ситуации во время пожара.

— Координация/централизованное управление всеми инженерными системами противопожарной защиты здания/сооружения из помещения диспетчерской или пожарного поста.

Рис. 7 Схема СОУЭ 5 типа с комплексом обратной связи в составе ИСО Орион

Пожарная лестница маршевого типа

— Передавать первоочередную служебную информацию для дежурного технического/обслуживающего персонала, сотрудников охраны/безопасности, членов ДПД, находящихся в разных частях здания/комплекса строений; что на практике способствует предотвращению паники, исключает столкновение эвакуационных потоков, скопление людей у одного из выходов, т.е. всего того, что может нарушить/усложнить организованный процесс.

— Передавать исчерпывающие, актуальные сведения о необходимых направлениях движения группам людей, находящихся в разных зонах оповещения, к ближайшему эвакуационному выходу, последовательности прохождения маршрута.

Эвакуационный путь

ЛИТЕРАТУРА

  1. Федеральной закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
  2. СП 1.13130.2009 «Системы противопожарной защиты. Эвакуационные пути и выходы» в редакции изм. №1;
  3. СП 3.13130.2009 «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности»;
  4. СП 4.13130.2013 «Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям»;
  5. ГОСТ Р 12.2.143-2009 Система стандартов безопасности труда (ССБТ). Системы фотолюминесцентные эвакуационные. Требования и методы контроля (с Изменением № 1);
  6. Методические рекомендации «Организация тренировок по эвакуации персонала предприятий и учреждений при пожаре» (утв. МЧС РФ 04.09.2007 № 1-4-60-10-19).
, , , ,
Поделиться
Похожие записи
Комментарии:
Комментариев еще нет. Будь первым!
Имя
Укажите своё имя и фамилию
E-mail
Без СПАМа, обещаем
Текст сообщения
Adblock detector
